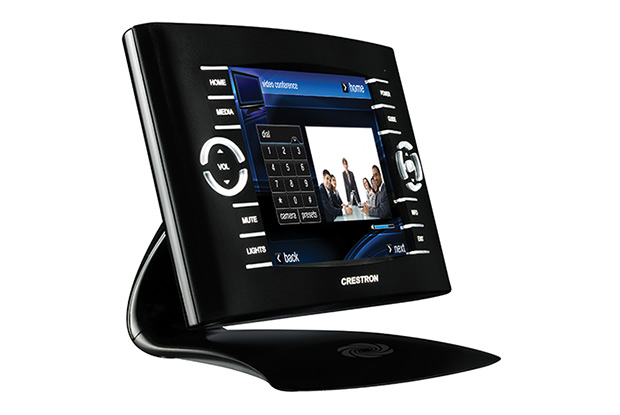

Crestron TPS-6X - беспроводная панель управления Crestron серии Isys с 5,7" резистивным сенсорным экраном с графическим интерфейсом и аппаратными кнопками. Поддерживает воспроизведение видео.

Crestron TPS-6X предназначена для работы в составе системы управления Crestron. Совмещает в себе самые последние тенденции в мире дизайна домашнего оборудования и превосходные эксплуатационные данные. TPS-6X поставляется с красивой настольной проводной док-станцией, однако без труда может использоваться без нее, в беспроводном режиме. Среди устройств серии Isys панель TPS-6X отличается наибольшей универсальностью, поскольку обладает увеличенным радиусом действия, обеспечивает двунаправленную РЧ и однонаправленную ИК связь с оборудованием и позволяет использовать в работе несколько беспроводных интерфейсов. Компактная переносная панель Crestron TPS-6X позволит навсегда забыть о скоплении пультов ДУ и сложных в использовании панелях управления, позволяя оперировать широким набором систем и устройств одним касанием пальца. Оснащенная привлекательным, ярким, высококонтрастным цветным сенсорным экраном и набором аккуратно расположенных аппаратных клавиш с подсветкой, эта панель представляет собой идеальный пользовательский интерфейс для управления презентационным мультимедийным оборудованием или домашней системой автоматизации и отлично подходит для выполнения ряда других задач. Черного цвета, имеет матовое покрытие.

Цветной сенсорный экран Isys

Crestron TPS-6X предоставляет средства для создания персонального интерфейса управления, который может быть тонко настроен на выполнение определенных действий в зависимости от пользовательских предпочтений. Ее потрясающий 5,7 дюймовый экран с активной матрицей и мощный графический движок Isys делают возможным идеальное отображение 16-битной графики, высокую производительность системы и чрезвычайно широкие возможности конфигурации. Способность дисплея отображать динамические графические объекты и текстовые строки делает панель информативной и очень привлекательной независимо от объектов отображения, будь то пиктограммы или элементы управления, меню настроек звука, температуры или освещения, фотографии или видео или даже списки воспроизведения с обложками альбомов.

Уникальные технологии Crestron DNav и Synapse позволяют системным настройщикам быстро и легко создавать удивительные интерфейсы, использующие динамические меню управления и спецэффекты с применением трехмерной графики. Анимированные объекты, многозадачные кнопки, поддержка отображения прозрачности в изображениях формата PNG и поддержка видеозаставок значительно улучшают впечатления от использования панели и позволяют создавать привлекательные и очень простые в использовании интерфейсы.

Аппаратные клавиши

В дополнение к сенсорному экрану Crestron TPS-6X оснащена подсвечиваемыми аппаратными клавишами, которые обеспечивают быстрый доступ к функциям регулировки уровня громкости, выбора канала и позволяют перемещаться по экранному меню. Восемь дополнительных клавиш с изящной подсвечиваемой окантовкой расположены по бокам экрана и могут быть запрограммированы на выполнение различных задач.

Высококачественная лазерная гравировка и подсветка обеспечивают отличную читаемость обозначений к клавишам как в светлых, так и в темных помещениях. Обозначения на TPS-6X, выпускаемой в белом корпусе, не подсвечиваются. Стандартные подписи к аппаратным кнопкам предполагают использование панели в качестве средства управления домашним кинотеатром или презентационной системой. При необходимости программное обеспечение Crestron Engraver поможет создать собственный набор подписей в зависимости от выполняемых панелью задач. В комплекте поставляется бескнопочная заглушка для TPS-6X, которая может быть установлена вместо стандартной лицевой панели для создания аккуратного внешнего вида без аппаратных клавиш.

Дополнительно на верхнем торце TPS-6X расположены два переключателя, позволяющие быстро изменять яркость экрана и выполнять другие запрограммированные действия.

При использовании беспроводного шлюза с увеличенной зоной покрытия CEN-HPRFGW, работающего на радиочастоте 2,4 ГГц, радиус действия беспроводной сети, в пределах которого возможно использование панели, может достигать 61 метра внутри помещений. Для увеличения радиуса действия допускается одновременное использование до 8 шлюзов CEN-HPRFGW. Панель позволяет регулировать мощность РЧ модуля и выбирать канал для передачи сигналов управления, что позволяет увеличить производительность системы как в малых, так и в крупных помещениях - от переговорных, классов и домашних кинотеатров до крупных аудиторий и даже выставочных центров. Высокоскоростное дуплексное соединение позволяет панели принимать информацию о состоянии компонентов системы управления, отображая ее в виде динамических графических объектов и текстовых строк, предлагая пользователю полный набор возможностей проводных панелей Isys в полностью беспроводной среде.

Беспроводное управление с помощью ИК сигналов

Встроенная поддержка сигналов ИК управления может оказаться полезной в качестве альтернативного средства управления в особо загруженных РЧ средах или в заведениях, в которых запрещается использование РЧ оборудования. Для использования ИК передатчика требуется находиться в зоне прямой видимости на расстоянии не более 15 метров от ИК шлюза C2N-IRGW-1G, C2N-IRGW-F или приемника сигналов ИК управления CNXRMIRD IR. ИК шлюзы и приемник поставляются отдельно.

Настольная наклонная док-станция

Установка сенсорной панели на док-станцию TPS-6X-DS (поставляется в комплекте) превращает устройство в стильную настольную сенсорную панель, обеспечивая надежное проводное соединение с системой управления, позволяя воспроизводить на ней видео и заряжать встроенный аккумулятор. Поддерживается работа панели через интерфейсы Ethernet и Cresnet, и, если док-станция подключена к системе управления по одному из них, при установке TPS-6X, панель автоматически переключается из беспроводного режима работы в проводной. При отсутствии проводного подключения панель продолжит работу в беспроводном режиме, одновременно выполняя зарядку аккумулятора.

Док-станция оснащена поворотным механизмом: угол наклона панели свободно изменяется в пределах 45 градусов относительно поверхности стола и может быть зафиксирован. Мощные магниты помогают расположить панель в держателе максимально точно и уверенно удерживают ее на месте. Одним движением пальца пользователь может активировать защелку, которая крепко зафиксирует поворотный механизм док-станции. С помощью дополнительной шпильки панель может быть закреплена еще надежнее, что превратит ее в элегантное настольное решение для управления домом. В инсталляциях, не требующих фиксирования панели, Crestron предлагает использовать док-станцию, не оснащенную фиксирующим механизмом, TPS-6XNL-DS (приобретается отдельно).

Возможность использования с низкопрофильной док-станцией

В качестве опции панель может устанавливаться в низкопрофильную док-станцию TPS-6X-DS-LP (приобретается отдельно). Эта док-станция имеет все функции стандартной док-станции, включая подзарядку панели, изменение угла наклона и другие, но при этом гораздо ниже ее и занимает меньшую площадь, что может оказаться удобным для установки на стойку, приставной стол или комод.

Интерфейсный модуль

Подключение док-станции всего одним проводом, выходящим с обратной стороны ее корпуса, обеспечивает легкость и большое число способов монтажа На наклонных моделях для максимального удобства и придания большей аккуратности внешнему виду устройства соединительный кабель может быть выведен с нижней стороны подставки. 2,75-метровый кабель подключается к компактному интерфейсному модулю TPS-6X-IMCW (поставляется в комплекте), который может быть установлен в распределительной коробке, на любой плоской поверхности или монтажной рейке. Интерфейсный модуль оборудован всеми необходимыми портами для проводного подключения источника видеосигнала, кабелей для связи с системой управления и источника питания.

Поддержка видео

Будучи установленной в док-станцию, TPS-6X позволяет посмотреть, что идет по телевизору, воспроизвести отрывок с DVD или вывести изображение с камеры безопасности прямо на экран сенсорной панели. Видеоизображение автоматически масштабируется в зависимости от размера окна, в котором оно воспроизводится, также поддерживается полноэкранный режим воспроизведения. Панель позволяет подключить источник обычного композитного видеосигнала, а также систему распределения аудио- и видеосигналов, которая поддерживает работу с оригинальным сигналом Crestron Home Balanced.

Экранные клавиатура и курсор

Наличие в TPS-6X экранных клавиатуры и курсора позволяет использовать панель для управления как другими устройствами сети Crestron, например, системой распределения мультимедиа ADMS, так и компьютерами с установленным ПО TouchPoint Virtual Mouse & Keyboard (VMK-WIN).

Основные особенности:

• Стильная, легкая конструкция. Является беспроводным переносным устройством
• Может работать в режиме настольной проводной сенсорной панели управления
• Выпускается в матовом черном, глянцевых черном и белом корпусах
• Нескользящие резиновые держатели с обратной стороны панели
• Подсвечиваемые аппаратные кнопки с подсвечиваемыми обозначениями (на модели с белым корпусом обозначения не подсвечиваются)
• 5,7" цветной резистивный сенсорный экран с активной матрицей
• 16-битный графический интерфейс Isys, разрешение экрана 640x480
• Поддержка динамических текстовых строк и графического интерфейса
• Поддержка динамических объектов меню DNav
• Использует алгоритм отрисовки изображений Synapse
• В настольном режиме поддерживает воспроизведение видео
• Увеличенный радиус действия беспроводного модуля, работающего на радиочастоте 2,4 ГГц
• Зона досягаемости - до 61 метра внутри помещения
• Поддерживает роуминг, т.е. может передавать и принимать сигналы через другие беспроводные компоненты сети Crestron, что расширяет радиус действия прибора
• Поддержка передачи сигналов ИК управления
• На выбор доступны три различных док-станции (стандартная модель поставляется в комплекте)
• Совместим с источниками видеосигнала Crestron Home CAT5, поддерживает работу через интерфейсы Ethernet и Cresnet
• Поставляется в комплекте с бескнопочной заглушкой для лицевой панели
