Система управления биодинамическим DALI-освещением и шторами в 4-этажном офисном здании Газпром-Нефть на Виленском переулке в Санкт-Петербурге

Биодинамическое освещение позволяет менять световую температуру и уровень освещённости в помещениях c помощью системы управления. Система управления позволяет управлять освещением как в автоматическом режиме с использованием датчиков присутствия (в зависимости от времени суток, внешней освещённости, рабочих и выходных дней) по специальному алгоритму, разработанному ООО “Артис Лайт”, так и в режиме ручного управления:
     1. С выключателей;
     2. С единого интерфейса диспетчеризации здания;

  Подавляющее большинство светильников управляются шине управления DALI, в которую получают команды через специальный биодинамический (tunable white) шлюз KNX-DALI Jung 2099REGHE. Помимо значения яркости на светильники передаётся значение световой температуры.


До середины холла - тёплая температура, после - холодная

KNX-сеть здания разделена на 4 подсети (поэтажно), каждая из которых разделена на 3 линии: главную и 2 второстепенные линии (по 1 линии в каждом крыле здания). Соединяются линии друг с другом посредством линейных соединителей Jung 2142REG. Питается каждая из 12 линий здания от источника питания KNX Jung 2002REG. Подсети соединены между собой посредством локальной сети. Для соединения подсетей KNX через локальную сеть используются IP-роутеры JUNG IPR200. Выключатели стандарта KNX в здании позволяют включать и выключать свет, регулировать яркость и световую температуру освещения, открывать и закрывать жалюзи, а также использовать сценарное управление. Сценарии позволяют реализовывать определённый набор событий по нажатию на 1 клавишу. Например сценарий ВКС (видеоконференцсвязь) позволяет при помощи нажатия всего на 1 кнопку реализовывать приглушение яркости светильников, находящихся рядом с экраном для видеоконференцсвязи, устанавливать определённую яркость светильника, расположенного в центре помещения и устанавливать заранее определённую комфортную для данного сеанса видеоконференцсвязи световую температуру.

  Алгоритмы управления освещением индивидуально в каждом помещении заложены в промышленные компьютеры Beckhoff, которые помимо прямого соединения с линиями KNX соединяются также с сетью Ethernet.

  Функционал Web-интерфейса системы диспетчеризации позволяет помимо повтора управления функционала выключателей управлять освещением в помещениях, в которых выключатели не установлены, выбирать значение яркости и световой температуры групп света, включать и выключать автоматический биодинамический режим управления, управлять расписанием работы освещения как по часам, так и по дням недели. Функционал Web-интерфейса реализован на базе сервера визуализации Jung Visu Pro Server, который является частью системы диспетчеризации и соединён с KNX-подсетями здания посредством сети Ethernet.

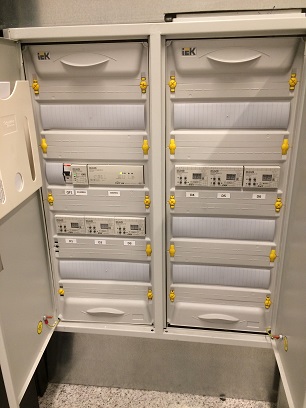

Щит одной из линий KNX с оборудованием управляния DALI-светильниками с Tunable White

Центральным звеном соединения сегментов сети Ethernet является промышленный высоконадёжный коммутатор MOXA EDS-316. Есть в здании люстры и светильники без интерфейса DALI. Они управляются при помощи диммеров с поддержкой светодиодных (LED) диммируемых ламп Jung 3902REGHE и Jung 3904REGHE, усилителей мощности Jung ULZ 1215 REG а также релейных модулей Jung 2308.16REGHE.

  Жалюзи в здании управляются при помощи KNX жалюзийных актуаторов Jung 2504 REGHE, который помимо полного и ступенчатого открытия и закрытия позволяет устанавливать жалюзи в заранее определённое запомненное положение. Установленная на крыше здания метеостанция Jung 2224WH позволяет определять значение освещённости, скорости и направления ветра, наличие осадков.
